فرآیند کنسانترهسازی سنگ آهن؛ ارتقای عیار و نقش اتوماسیون صنعتی
سعید کشاورز کرمانی (سردبیر)
مقدمه: عبور از خاک به فولاد
اگر نگاهی به زنجیره تولید فولاد در ایران بیندازیم، متوجه میشویم که کیفیت محصول نهایی، مستقیماً به خلوص مواد اولیه در ابتدای خط بستگی دارد. سنگ آهنی که مستقیماً از سینه کار معدن استخراج میشود، به هیچ وجه برای ورود به کورههای ذوب مناسب نیست. این کلوخههای معدنی معمولاً دارای عیار پایین (بین ۳۰ تا ۵۰ درصد آهن) بوده و مملو از ناخالصیهای مخربی چون گوگرد، فسفر و سیلیس هستند.
اینجاست که فرآیند کنسانترهسازی (Iron Ore Beneficiation) به عنوان یک حلقه نجاتبخش وارد عمل میشود. هدف از احداث کارخانجات کنسانتره، فرآوری و ارتقای عیار سنگ آهن استخراجی به حدود ۶۷ تا ۶۹ درصد است تا خوراک ایدهآلی برای مراحل بعدی (تولید گندله و آهن اسفنجی) فراهم شود. در این مقاله، گام به گام با خطوط تولید کنسانتره و نقش حیاتی کنترلکنندههای صنعتی در این فرآیند آشنا خواهیم شد.
چرا سنگ آهن به کنسانتره نیاز دارد؟ (ضرورت فرآوری)
همانطور که در مقاله روشهای استخراج معدن (روباز و زیرزمینی) اشاره کردیم، باطلههای زیادی همراه با ماده معدنی استخراج میشوند. اگر این سنگ آهن باطلهدار مستقیماً وارد کورههای ذوب شود، دو فاجعه صنعتی رخ میدهد:
ControlAdad
- مصرف شدید انرژی: کورهها باید انرژی هنگفتی را صرف ذوب کردن سنگهای باطله و ناخالصیها کنند.
- افت کیفیت فولاد: وجود گوگرد و فسفر بالا، باعث تردی و شکنندگی فولاد نهایی میشود.
بنابراین، کنسانترهسازی نه تنها یک فرآیند فیزیکی برای افزایش عیار است، بلکه یک الزام اقتصادی برای کاهش هزینههای انرژی و ارتقای کیفیت در صنایع متالورژی محسوب میشود.
مراحل چهارگانه در کارخانه کنسانترهسازی سنگ آهن
تبدیل یک تخته سنگ معدنی به پودر سیاه و ارزشمند کنسانتره، یک فرآیند پیوسته و نیازمند تجهیزات سنگین است. این مسیر شامل ۴ مرحله اصلی است:
۱. خردایش (Crushing)
سنگهای استخراج شده از معدن که گاهی ابعادی بیش از یک متر دارند، توسط دامپتراکها به سنگشکنهای اولیه (معمولاً سنگشکنهای فکی یا ژیراتوری) منتقل میشوند. در این مرحله، ابعاد سنگها به کمتر از ۲۰ سانتیمتر کاهش مییابد. سپس سنگشکنهای ثانویه و مخروطی (Cone Crushers) این ابعاد را به حدود ۳۰ میلیمتر میرسانند تا برای ورود به آسیابها آماده شوند.
۲. آسیا کردن و سایش (Grinding)
در این مرحله، کلوخههای خرد شده وارد آسیابهای غولپیکر (آسیابهای خودشکن/AG، نیمهخودشکن/SAG و آسیابهای گلولهای/Ball Mills) میشوند. با چرخش این درامهای بزرگ و برخورد گلولههای فولادی، سنگ آهن به همراه آب پودر شده و به شکل یک ترکیب گِلی به نام پالپ (Pulp) درمیآید. ابعاد ذرات در این مرحله به کمتر از صدم میلیمتر (ابعاد میکرونی) میرسد تا کانیهای آهن به طور کامل از باطلهها آزاد شوند.
۳. پرعیارسازی و جدایش (Beneficiation & Separation)
قلب تپنده کارخانه کنسانتره اینجاست. اکنون که ذرات آهن از باطله جدا شدهاند، باید آنها را تفکیک کرد. از آنجا که سنگ آهن (مگنتیت یا هماتیت) خاصیت مغناطیسی دارد، پالپ از روی درامهای مگنتیک (جداکنندههای مغناطیسی) عبور داده میشود. ذرات آهن جذب آهنربا شده و به مسیر تولید ادامه میدهند، در حالی که باطلههای غیرمغناطیسی (مثل سیلیس) دفع میشوند. برای سنگهای غیرمغناطیسی نیز از روش فلوتاسیون (شناورسازی با مواد شیمیایی) استفاده میشود.
۴. آبگیری و فیلتراسیون (Dewatering)
کنسانتره تولید شده در مرحله قبل، حاوی مقدار زیادی آب است. این مخلوط وارد تیکنرها (Thickeners) و سپس فیلترهای پرس یا وکیوم میشود تا رطوبت آن به حدود ۹ تا ۱۰ درصد کاهش یابد. آب جدا شده مجدداً به چرخه کارخانه بازمیگردد و پودر کنسانتره نهایی از طریق نوار نقالهها به سمت دپو روانه میشود.
نقش اتوماسیون و ابزار دقیق در بهینهسازی خطوط کنسانتره
فرآیند کنسانترهسازی یک سیستم کاملاً پیوسته (Continuous) است؛ به این معنا که توقف در یک بخش، کل خط را مختل میکند. کنترل این غولهای صنعتی بدون تجهیزات دقیق مانیتورینگ غیرممکن است.
تخصص ما در کنترل اعداد، هوشمندسازی و کنترل دقیق همین شریانهای حیاتی است. پیادهسازی سیستمهای توزین دینامیک و نوار نقاله و اتوماسیون صنعتی در این کارخانجات مزایای زیر را به همراه دارد:

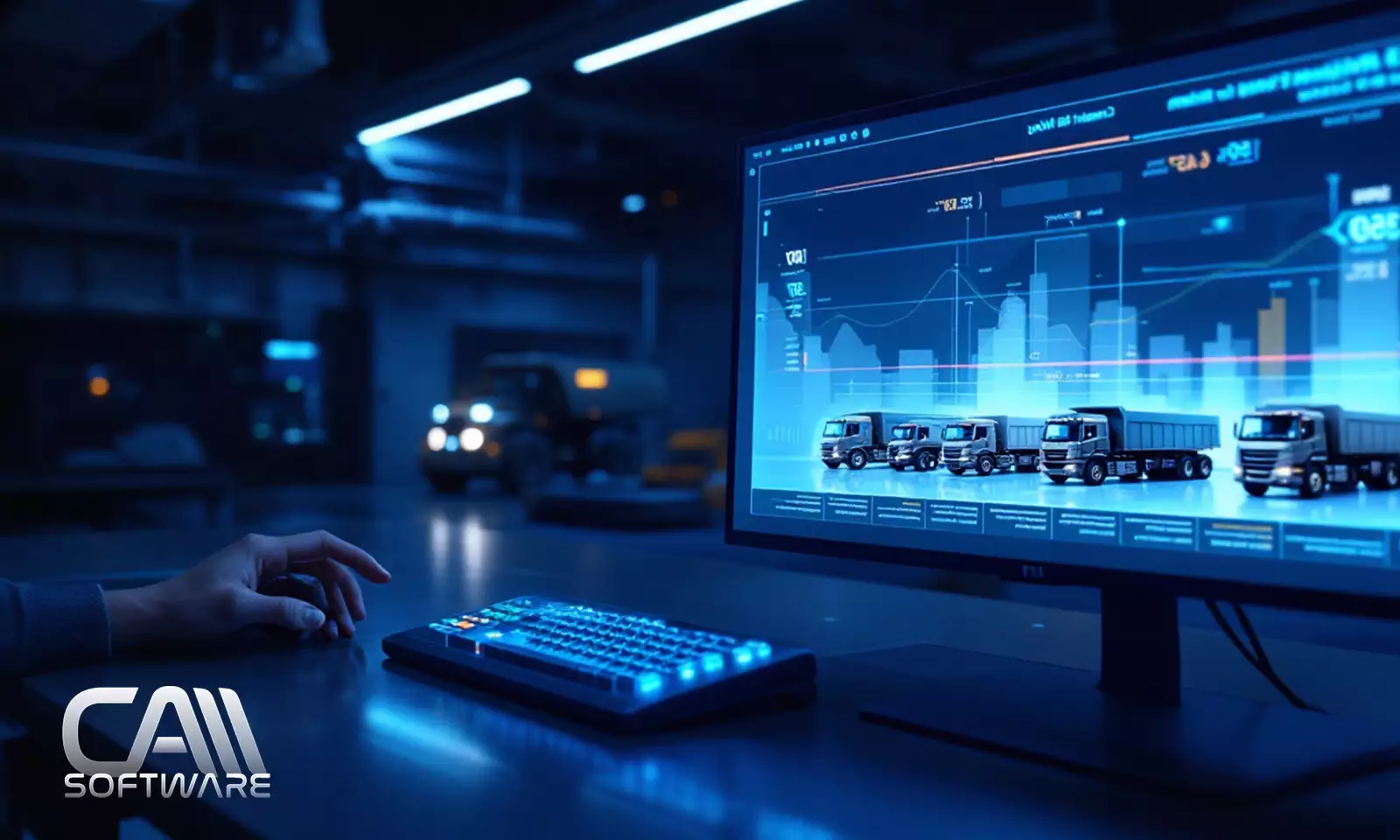

- جلوگیری از توقف آسیابها (Mill Overload): با نصب سیستمهای توزین نوار نقاله (Belt Weighers) و اتصال آنها به سیستمهای کنترل (PLC)، خوراک ورودی به آسیابها به صورت لحظهای و با دقت بالا تنظیم میشود. این کار از خفگی آسیاب و توقفهای پرهزینه جلوگیری میکند.

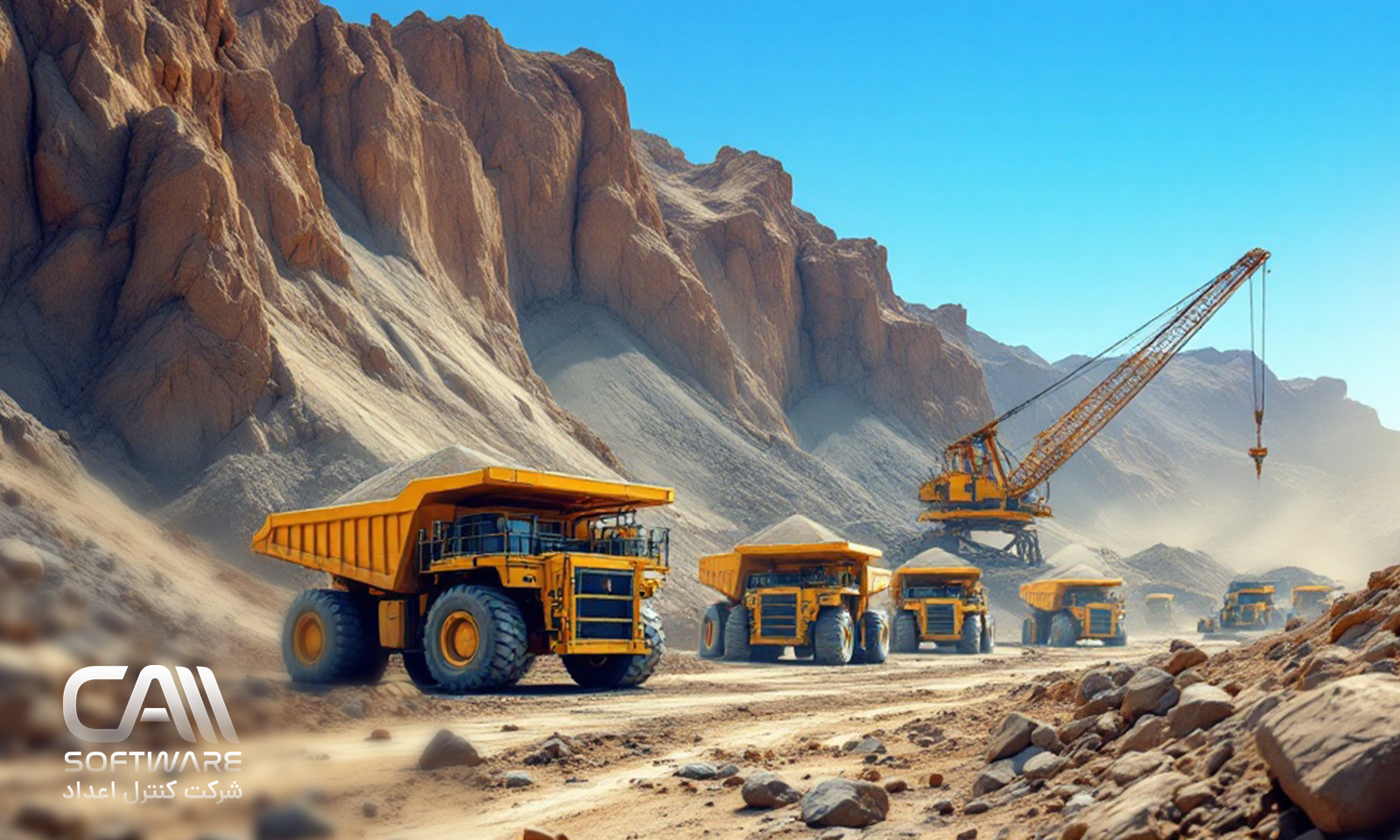

- مانیتورینگ و مدیریت یکپارچه: به عنوان یک نمونه موفق از تاثیر سیستمهای ابزار دقیق در این صنعت، میتوان به پیادهسازی سیستمهای کنترل هوشمند و توزین در مجتمعهای بزرگی نظیر سایت جلالآباد (متعلق به شرکت فولاد زرند ایرانیان) اشاره کرد. کنترل دقیق وزن و جریان مواد در چنین سایتهایی، مستقیماً به معنای افزایش راندمان تولید و کاهش استهلاک مکانیکی است.
- کنترل دقیق چگالی پالپ: سنسورهای دانسیته سنج در خطوط لوله، غلظت ترکیب آب و سنگ آهن را به صورت پیوسته اندازهگیری کرده و دستورات لازم را برای باز و بسته شدن شیرهای کنترل صادر میکنند تا راندمان جدایش مغناطیسی به حداکثر برسد.
مقصد بعدی کنسانتره کجاست؟ (گامهای پسین در زنجیره فولاد)
پودر کنسانتره به دلیل ابعاد بسیار ریز (میکرونی) نمیتواند مستقیماً وارد کوره شود، زیرا باعث خفگی کوره و عدم عبور گازهای احیاکننده میشود. بنابراین، کنسانتره ابتدا در کارخانجات گندلهسازی به گلولههایی به نام گندله (Pellet) تبدیل شده و پخته میشود.
پس از آن، گندلهها بسته به تکنولوژی کارخانه فولادسازی، دو مسیر متفاوت را طی میکنند:
- مسیر احیای مستقیم: گندله وارد کورههای احیا شده و به آهن اسفنجی تبدیل میشود. (برای درک کامل این مرحله، راهنمای جامع تولید آهن اسفنجی (DRI) را مطالعه کنید). آهن اسفنجی سپس در کورههای قوس الکتریکی ذوب میشود.
- مسیر کوره بلند: گندله به همراه کک متالورژی وارد کوره بلند شده و به چدن مذاب تبدیل میگردد. (جهت مقایسه این دو تکنولوژی، مقاله کوره بلند در برابر کوره قوس الکتریکی میتواند دیدگاه روشنی به شما بدهد).
ControlAdad
سخن پایانی
فرآیند کنسانترهسازی، نقطه عطفی در زنجیره ارزش فولاد است؛ جایی که خاک بیارزش به طلای سیاه صنعت تبدیل میشود. در دنیای رقابتی امروز، تفاوت یک کارخانه سودده با کارخانهای پرهزینه، در میزان دقت و هوشمندی خطوط تولید آن نهفته است.
نصب درایوها، سیستمهای توزین دقیق و یکپارچهسازی فرآیندها با سیستمهای مدیریت اطلاعات، دیگر یک انتخاب نیست، بلکه شرط بقا در این صنعت است. کارشناسان کنترل اعداد با تجربه اجرای پروژههای حساس اتوماسیون و ابزار دقیق در صنایع معدنی و فولادی، آمادهاند تا با ارائه راهکارهای هوشمند، راندمان و دقت خطوط تولید شما را به سطح استانداردهای جهانی ارتقا دهند. برای مشاوره در زمینه سیستمهای توزین، کنترل و مانیتورینگ صنعتی، با مهندسین ما در ارتباط باشید.
